Теплый пол под ламинированный или паркетный пол

Обогрев пола с покрытием из ламинированного или паркетного пола всегда был проблемным вопросом. Теперь, инженеры Elektra решили эту проблему.

Преимущества нагревательных матов на основе кабеля

Неоспоримое преимущество кабельных греющих матов по сравнению с пленочными теплыми полами это срок службы не менее 50 лет. Фирменная гарантия на такие маты 20 лет.

Нагревательные маты ELEKTRA WoodTec™ спроектированы как система дополнительного обогрева для достижения эффекта «Теплого пола». В хорошо изолированных зданиях они могут использоваться как системы основного обогрева.

Электрические нагревательные кабели закреплены на сетке из стекловолокна и покрыты алюминиевой фольгой с обратной стороны. Фольга выполняет функцию защитного экрана (земля). Ширина каждого нагревательного мата 500 мм.

Одножильный нагревательный мат ELEKTRA WoodTec₁™ толщиной 1,5 мм, имеет холодные концы длиной 4,0 м с обеих сторон. Двухжильный нагревательный мат ELEKTRA WoodTec₂™ толщиной 2,8 мм, имеет холодный конец длиной 4,0 м с одной стороны.

Двухжильные маты ELEKTRA WoodTec₂™ более легки в установке из-за того, что имеют один питающий кабель. Установка одножильных матов  ELEKTRA WoodTec₁™ более сложна потому что оба «холодных конца» - питающих кабеля должны быть соединены с терморегулятором. Благодаря их толщине, они обычно используются в тех местах, в которых нельзя повышать уровень пола.

Номинальная мощность нагревательного мата:

• ELEKTRA WoodTec₁™ - 60 Вт/м²,
• ELEKTRA WoodTec₂™ - 70 Вт/м².

Проектирование

Перед выбором нагревательного мата для комнаты (маты имеют фиксированную ширину 500 мм), их размещение на полу или на выбранных областях пола должно быть спроектировано. Мат не должен находиться в местах, на которых в последствии будет располагаться мебель.

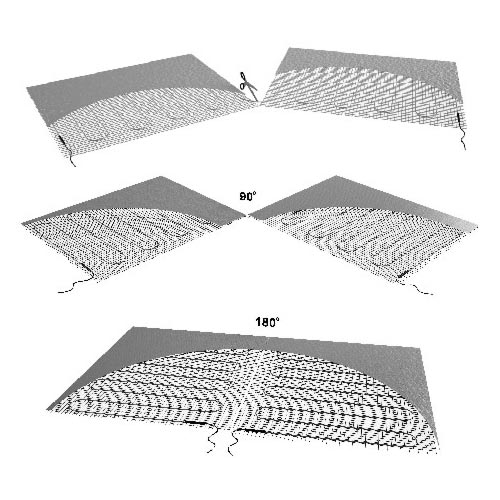

Нагревательные маты могут быть вырезаны по желаемой форме и уложены в любом направлении. Сетка из стекловолокна и алюминиевая фольга могут быть разрезаны. Не допускается разрезать нагревательный кабель.

Основание

Изоляционный слой должен быть толщиной не меньше 6 мм. С учетом следующих факторов:

• звукоизоляция;
• технические параметры;
• теплоизоляция (чем она качественнее, тем меньше времени требуется чтобы прогреть пол).

Оптимально этим требованиям удовлетворяет подложка из прессованного полистирола или пробки.

Монтаж

Приступая к установке нагревательного мата следует помнить, что:

• не допускается повреждение нагревательного кабеля;
• мат следует разложить по размеру и форме обогреваемой поверхности, разрезать можно только сетку, к которой крепиться кабель;
• не допускается укорачивание нагревательного кабеля мата;
• не допускается подвергать нагревательный мат натяжению и напряжению;
• не допускается установка нагревательного мата в местах, занятых стационарным оборудованием;
• мат не может пересекать дилатационных швов в полу;
• подключение к сети питания должен производить квалифицированный специалист.

Подготовка:

• выбор места размещения терморегулятора;
• установка монтажной коробки для терморегулятора;
• монтаж гофрированной трубки;

Установка нагревательного мата и покрытия пола:

• Укладывается пароизоляция на предварительно подготовленную поверхность пола. Толщина пароизоляционного слоя - не менее 0,2 мм. Листы укладывать внахлест шириной 20 мм, края пароизоляционных листов заворачивать вверх на стены на 5 см.
• Провод датчика температуры должен быть установлен в гофрированную трубку и подведен к монтажной коробке терморегулятора. Глубина желоба должна составлять 10-12 мм. Поверх пароизоляционного слоя укладывается изолирующая подкладка толщиной не менее 6 мм.
• Затем укладывается нагревательный мат ELEKTRA WoodTec™.
• Мат всегда укладывается слоем алюминиевой фольги вверх.
• При необходимости в изолирующем слое и в полу вырезаются желоба для того, чтобы компенсировать толщину нагревательных холодных концов; таким образом достигается ровная поверхность пола.
• Если алюминиевая фольга была разрезана в процессе придания мату желаемой формы, необходимо алюминиевым скотчем соединить листы мата, как показано на рисунке. Алюминиевая фольга используется в качестве экрана для нагревательных кабелей, поэтому листы мата должны быть электрически связаны.
• Сверху на нагревательный мат должен быть положен защитный слой (полиэтиленовая пленка 0,2 мм).
• Установка напольного покрытия из ламината или паркета.

Подключение к системе питания

Питание должно быть подведено через терморегулятор. Питающая линия должна быть подключена к УЗО или дифференциальный автоматический выключатель с чувствительностью А < 30 мА.
