Фотографии выполненных работ по устройству теплых полов

Укладка нагревательного кабеля Elektra DM10

В помещении, а это кухня, выполнялся монтаж нагревательного кабеля Elektra DM 10 под тонкослойную стяжку пола. Толщина стяжки варьировалась от 10 до 20 мм. Монтаж проводился при помощи монтажной ленты, т.к. не было возможности качественно загрунтовать основание. Четко выдержанный шаг укладки кабеля обеспечит равномерный прогрев пола.

Фото укладки нагревательного кабеляФото укладка кабеля на кухнеУкладка кабеля под тонкослойную стяжку

Укладка ультратонкого нагревательного кабеля UltraTec 10

В холле потребовалось смонтировать теплый пол, но с некоторыми особенностями: минимальная толщина кабеля и минимальная мощность теплого пола. Обусловлено это лимитом потребления электроэнергии, т.к. присутствуют энергоёмкие потребители: стиральная машина, бойлер, 2 кондиционера, система вентиляции с рекуператором. Оптимальный вариант в данном случае – ультратонкий греющий кабель Elektra UltraTec 10. Мощность нагрева теплого пола составила 110 Вт/м2. и соответственно шаг укладки кабеля 90мм. Для фиксации кабеля использовали клейкую ленту. После монтажа теплого пола приступили к укладке плитки.

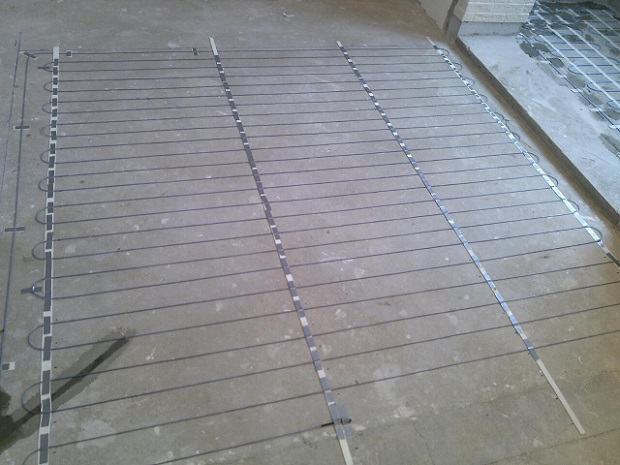

Фото укладки тонкого нагревательного кабеляМонтаж нагревательного кабеля под плитку

Монтаж греющего мата Elektra MD160

Для устройства теплых полов во влажных помещениях, таких как ванная или туалет, применяют греющие маты Elektra MD 160. Маты самоклеющиеся, что значительно упрощает и укладку и дальнейшую облицовку. Не забываем обеспылить и загрунтовать основание. На фото видно, где пол тщательно загрунтован не требуется подмазывание клеем. Благодаря малому шагу укладки кабеля на мате, полностью исключены непрогревы между витками, и можно укладывать даже тонкую керамическую плитку или мозайку.

Монтаж теплого пола в туалетеФото теплый пол в гардеробеТёплый пол в ванной при помощи греющего мата Elektra MD 160

Монтаж теплых полов при помощи греющего мата Elektra EkoMat 160

Также монтаж теплых полов производят при помощи матов Elektra EkoMat 160. Эти самоклеющиеся маты имеют шаг между витками 90 мм., что позволяет производить облицовку непосредственно на мат. Важно не лениться и обеспылить и загрунтовать основание. Эти маты также можно применять и для укладки под тонкослойную стяжку

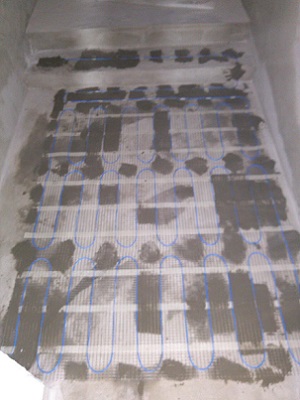

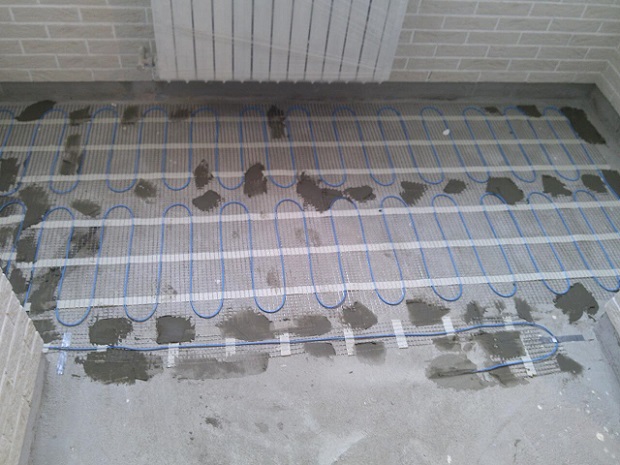

Монтаж теплого пола в душевойТёплый пол на лоджии при помощи EkoMat 160Тёплый пол в ванной при помощи греющего мата Elektra EkoMat 160

Монтаж подогрева крыльца

Подогрев крыльца реализован с помощью нагревательного кабеля Elektra VC20. Это одножильный экранированный кабель, предназначен для укладке в стяжке пола и обогрева наружных территорий. Для реализации обогрева крыльца были прорезаны штрабы, в которые после обеспыливания, грунтовки и заполненения клеевым составом был уложен нагревательный кабель

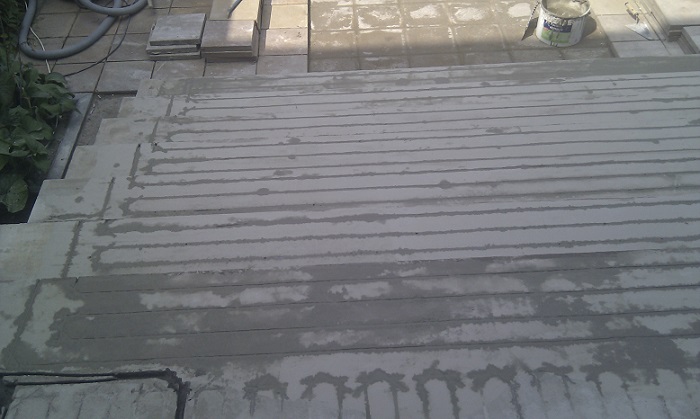

Монтаж греющего кабеля VC20Обогрев крыльца при помощи VC20Обогрев крыльца Elektra VC 20
Обогрев крыльца с помощью Elektra VC 20Обогрев с помощью Elektra VC 20Обогрев крыльца Elektra VC 20

Монтаж теплого пола в слое стяжки

На этом примере необходимо уложить теплый пол в слое (толще) стяжки. Было решено применить нагревательный кабель Elektra VCD17. Это двухжильный экранированный кабель, предназначен для укладке в стяжке пола или в штрабу. Для монтажа использовалась монтажная лента Elektra. Толщина стяжки составила от 30 до 50 миллиметров.

Монтаж греющего кабеля VCD17Обогрев пола при помощи VCD17
Обогрев пола в стяжке при помощи VCD17Обогрев пола с помощью Elektra VCD 17


Монтаж нагревательного кабеля VCDR20. Как НЕЛЬЗЯ делать.

Заказчиком был приобретен греющий кабель Elektra VCDR20. Максимально все объяснили как монтировать, договорились, что утром приеду и выполню необходимые замеры (сопротивление кабеля и изоляции), но укладкой кабеля занимался стяжечник Вася, он же электрик-облицовщик-маляр и он же грузит мусор, и вот что получилось:

фото кабеля

Укладка греющего кабеля в толще стяжки на арматурный каркас. Вроде все правильно,  но! Основные ошибки:

  1. Кабель обрезан по длине около 6 метров
  2. Во многих местах греющий кабель контактирует с острыми узлами вязальной проволки
  3. Местами кабель закреплен к каркасу вязальной проволкой (передавлен)

Лечение было следующим: обрезанный кусок кабеля нашли, уложили на каркас (будут сращивать), убрали места контакта острия проволки с кабелем, ослабили натяжение крепления кабеля.

Вывод: не нужно легкомысленно подходить к ответственным вопросам. Ведь после заливки кабель бы не проработал долго...

Переделка обогрева кровли и водостока

Пригласили этой зимой на восстановление обогрева кровли и водостока. Вот что поведал смотритель здания: убедили использовать для обогрева кровли полимерный кабель (с углеродным греющим элементом). Через месяц эксплуатации появились проблемы - начал выбивать автомат. Заменили на более можный - то же самое. Как выяснилось позже, причина это огромные утечки на "землю", греющий кабель по всей длине "шьёт".

Конечно же провод с полимерным греющим элементом нельзя применять во влажных средах, так как:

  • Отсутствует экранирующая оплетка, которая кроме дополнительной механической защиты выполняет функцию электрической защиты. (при подключении к УЗО)
  • Всего один слой наружной изоляции не может защитить от микротрещин, количество которых растет каждый день эксплуатации
  • Малый диаметр кабеля в данном случае не достоинство, а недостаток, т.к. уменьшается площадь выделяющей тепло поверхности. Например, в сравнении с саморегулирующимся кабелем ProTrace SLL30-2CR площадь поверхности более чем в 3 раза меньше. Это означает, что для растапливания одного и того же количества снега или льда, тонкий кабель надо разогреть до значительно более высокой температуры
  • Греющие провода порвались, несмотря на удерживающий металлический трос

В итоге система из "тонких проводков" была демонтирована, а взамен уложен саморегулирующийся кабель ProTrace SLL40-2CR и ProTrace SLL30-2CR в одну нитку.
