Обогрев лестниц

Обогрев наружных лестниц и крылец

Для гарантированной защиты от наледи уличных ступеней требуется обеспечить мощность обогрева 250 - 300 Вт./м2

Применяются, как правило, мощные нагревательные кабели - одножильные или двужильные, с удельной мощностью 20...30 Вт./м.п.

Для этого применяют:

Какой кабель выбрать для монтажа: резистивный или саморегулирующийся?  Саморегулирующийся кабель удобно укладывать при обогреве ступеней и площадки, т.к. резать кабель до необходимой длины можно на строительной площадке, но это кабель дороже, чем резистивный. Резистивный же стоит дешевле, но имеет фиксированную длину, и это неоходимо учитывать. Когда отсутствует возможность увеличения высоты ступени, под кабель вырезают канавки (штробы), и уже в них укладывают кабель, утапливая кабель в плиточный клей.

Примеры расчета мощности на обогрев крыльца.

Обогрев входной группы нагревательным кабелем SX-cable.

Исходные данные:

  • количество обогреваемых ступеней  4 шт.
  • длина ступени 1200 мм.
  • ширина ступени 400 мм.
  • высота ступени 150мм.
  • габарит обогреваемой площадки 1200 х 1000 мм.
  • удельная мощность обогрева 300 Вт./м2

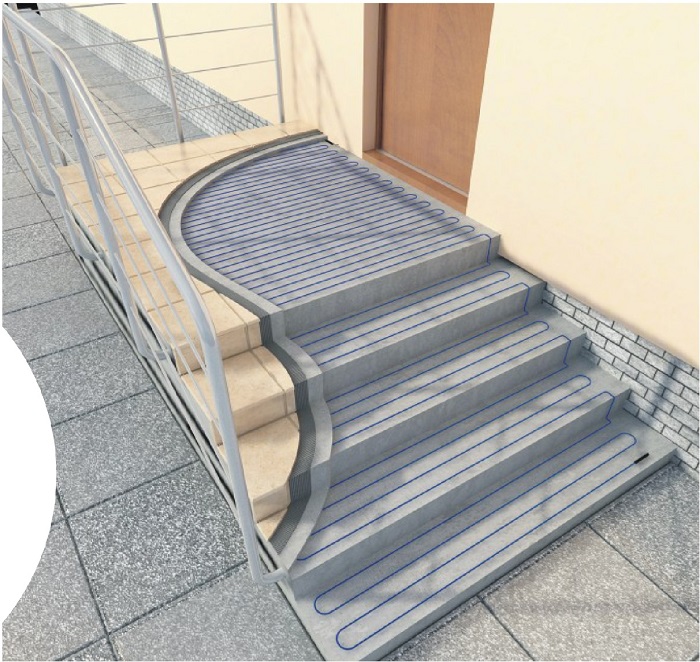

Укладка нагревательного кабеля vcd25 Расположение нагревательного кабеля VCD25

Для обеспечения мощности нагрева в 300 Вт./м2 используя нагревательный кабель SX-cable шаг укладки должен составлять: 30Вт/м / 300 Вт/м2 = 0,1м.=100 мм.

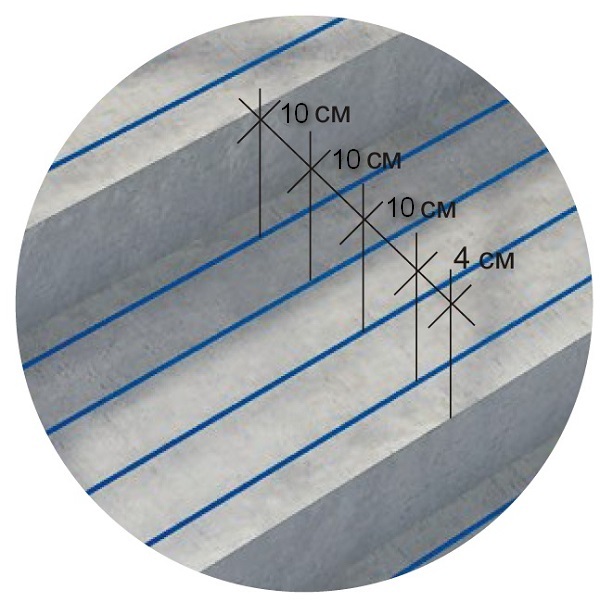

На одной ступени, размером 1200 х 400 (1,2м. х 0,4м.) надо уложить нагревательный кабель длиной: L = (300Вт/м2 \ 30 Вт/м) х 0,4 х 1,2 = 4,8 метра. Соответствено на четырех ступенях эта длина станет 4,8 х 4 = 19,2 метра. Добавим по 0,15 м. на высоту подъема ступеней: 0,15 х 4 = 0,6 м. Длина нагревательного кабеля, расположенного на площадке равна: L = (300 (Вт./м2) \ 30 (Вт./м.п.)) х 1,2 х 1,0 = 12,0 метра. Итого общая длина кабеля 19,2 + 0,6 + 12,0 = 31,8 м. Выбираем нагревательный кабель SX-cable 960, длиной 32 метра. Учитывая, что свес ступени обычно бывает 20 - 30 мм. и толщина облицовки подступёнка может достигать 25 мм., первый ряд кабеля укладываем на расстоянии не более 4 см. от края ступени.

Обогрев крыльца с шириной ступени 300 мм.

При мощности нагрева в 300 Вт./м2 применяя нагревательный кабель SX-cable расчет аналогичен предыдущему. На одну ступень будет уложен греющий кабель в три нитки.

Длина кабеля для обогрева ступени размером 1200 х 300 (1,2м. х 0,3м.) равна: L = (300 (Вт./м2) \ 30 (Вт./м.п.)) х 0,3 х 1,2 = 3,6 метра. Соответствено на четырех ступенях эта длина станет 3,6 х 4 = 14,4 метра. Добавим по 0,15 м. на высоту подъема ступеней: 0,15 х 4 = 0,6 м. Длина нагревательного кабеля, расположенного на площадке равна:  L = (300 (Вт./м2) \ 30 (Вт./м.п.)) х 1,2 х 1,2 = 14,4 метра. Итого общая длина кабеля 14,4 + 0,6 + 14,4 = 29,4 м. Выбираем нагревательный кабель SX-cable 960, длиной 32 метров. Остаток кабеля 2,6 метра можно уложить перед лестницей. Помним про свес ступени в 20 - 30 мм. и толщину облицовки подступёнка в 25 мм., первый ряд кабеля укладываем на расстоянии не более 4 см. от края ступени.

Особенности монтажа обогрева крыльца или лестницы

Укладывая нагревательные кабели надо придерживаться следующих правил:

  • Укладка первого ряда кабеля должна быть на расстоянии 10...40мм от края ступени
  • Резистивный кабель не должен пересекаться
  • Шаг укладки кабеля равен 100...120мм

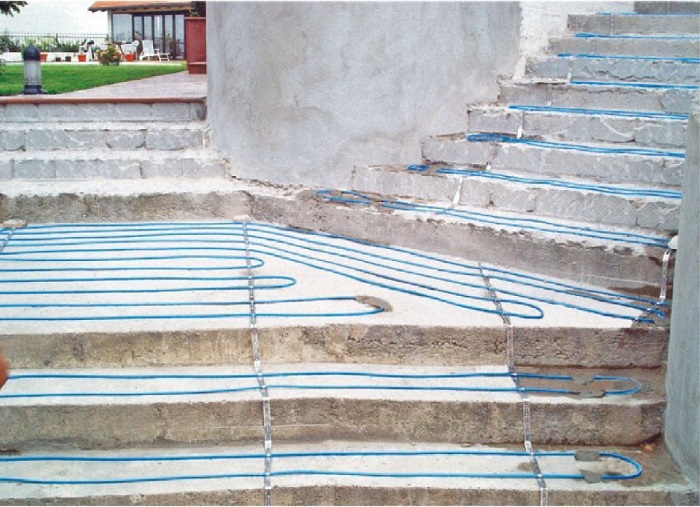

Укладка нагревательного кабеля на крыльце

Ввиду того, что боковые части ступеней не обогреваются, крайние витки кабеля надо располагать как можно ближе к краю ступени. Если отлитые ступени нуждаются в выравнивании, как на фото, то кабель укладывают поверху ступеней, закрепляют при помощи монтажной ленты и заливают выравнивающим раствором. Для это лучше использовать сухие смеси на цементной основе, предназначенные для выравнивания поверхностей.

Управление обогревом

Управлять нагревом крыльца можно при помощи терморегулятора VTS-2 с датчиком температуры и датчиком осадков (подогреваемый), или при помощи регулятора RT-820M, работающего только с датчиком температуры.

Регулятор температуры VTS-2

Датчик осадков для поверхности

Регулятор RT-820M
