Обогрев полов в стяжке пола

Такой вид обогрева можно применить, когда помещения находятся в стадии постройки и полы еще не готовы.

Обычно он выполняет роль основного вида отопления и является единственным источником тепла в помещении. Если обогрев будет вспомогательной системой отопления, тогда требуется наличие основной нагревательной системы.

Для обогреваемых полов применяется следующие заливочных растворов:

  • Ангидридная смесь - ее достоинством является короткий срок отвердевания (около 7 дней) и небольшая степень линейной усадки. Этим методом можно изготавливать большие цельные поверхности, но применяемый вид смеси чувствителен к действию влаги и не может применяться во влажных помещениях.
  • Цементный раствор или бетон - его достоинством является высокая тепло- и влагостойкость. Ввиду большой степени линейной усадки, при поверхностях больше 30 м2, когда длина одной стороны превышает 6 м, следует предусмотреть дилатационные швы. Срок отвердевания - 28 дней.

Залитый слой должен быть изолирован от боковых стен дилатационной лентой. Желательно, чтобы наливные слои, применяемые в обогреваемых полах, не были связаны с основанием и стенами (так называемые плавающие полы), чтобы не могли отдавать тепло основанию и наружным стенам.

Нагревательные кабели VC VCD TuffTec

В наливном бетонном или ангидритном слое применяются нагревательные кабели Elektra VC или VCD.

Нагревательный кабель VCD - это двухжильный нагревательный кабель с присоединенным с одной стороны "холодным" концом, длиной 2,5 м, а с другой стороны закрыт муфтой.

Нагревательный кабель VC - это одножильный кабель с присоединенным с обеих сторон "холодным" концом, длиной 2,5 м.

Нагревательные кабели различаются не только по конструкции, но и по удельной мощности.

Удельная мощность нагревательного кабеля Вт/м ― количество Ватт, приходящееся на каждый метр нагревательного кабеля.

При выборе нагревательного кабеля следует учитывать:

  • вид помещения;
  • вид покрытия пола;
  • наименьшие допускаемые расстояния, которые будут созданы между кабелями во время их установки.
Вид покрытия полаУдельная мощность нагревательного кабеля,
Вт/м
1015 и 1720
минимальное расстояние, см
Кафельная плитка, мрамор71014
ПВХ812-
Древесина (паркет, ламинат), ковровое покрытие10--

Максимальное расстояние между кабелями не должно превышать 20 см, чтобы не создались непрогретые зоны ("тепловая зебра").

Проектирование

Приступая к проектированию обогрева пола следует:

  • определить тепловую мощность, необходимую для обогрева помещения на 1 м2 поверхности (см. Проектирование обогрева пола)
  • определить вид поверхности покрытия пола;
  • определить удельную мощность кабеля, которую следует установить для данного покрытия пола;
  • при расчете расстояния между нагревательными кабелями следует учесть поверхность, занятую неподвижными предметами, такими, как мебель без ножек, ванная, унитаз и др.

Пример: основное отопление

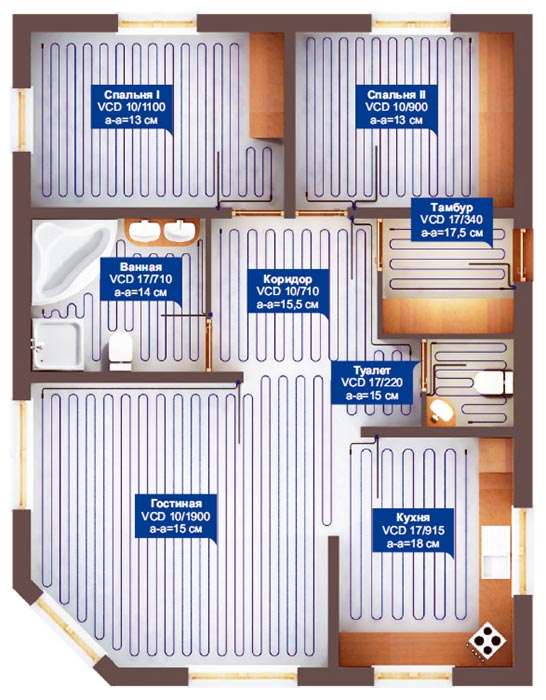

пример схемы укладки нагревательного кабеля в квартиреДом для одной семьи поверхностью 100 м2. Проектная потребность тепловой мощности обогреваемых помещений 5070 Вт.

Требуемая тепловая мощность: 1,3 х 5070 Вт = 6591 Вт.

Средняя удельная потребность мощности обогрева составит 6591 Вт/100 м2 = 65,91 Вт/м2. Для расчета принимается 66 Вт/м2.

Спальня 16 м2

Потребность мощности обогрева 66 Вт/м2 х 16 м2 = 1056 Вт.

Отделка пола ковровым покрытием. В этом случае рекомендуются нагревательные кабели с удельной мощностью 10 Вт/м. Кабелем близкой удельной мощностью является VCD 10/1100 длиной 110 м.

Расстояния между кабелями (а-а) рассчитываются разделяя обогреваемую поверхность (свободную) помещения (S) на длину нагревательного кабеля (L): (a-a=S/L), значит 14,50 м/ 110 м = 0,13 м = 13 см.

Гостиная 28 м2

Потребность мощности обогрева 66 Вт/м2 х 28 м= 1848 Вт. Отделка пола кафельной плиткой не ограничивает выбора удельной мощности кабеля.

Кабели близкой удельной мощности до 1848 Вт это VCD 10/1920 и VCD 17/1900. О выборе кабеля должны решать более удобные расстояния между витками кабеля. Для кабеля VCD 10/1900 длиной 190 м, расстояние между витками кабеля составит почти 15 см, а для кабеля VCD 17/1920 длиной 113 м составит 23,5 см. Расстояния между кабелями не должны превышать 20 см, чтобы не создались недогретые зоны ("тепловая зебра"). Выбирается кабель Elektra VCD 10/1900.

Ванная комната 9 м2

Потребность мощности обогрева 66 Вт/м2 х 9 м= 594 Вт.

Для возмещения потери тепла и поддержки температуры внутри помещения на уровне 20°С было бы достаточно применить нагревательный кабель VCD 17/595. Однако для ванной комнаты, как правило, принимается более высокая температура, чем в других жилых помещениях. В связи с этим, подходит кабель из типоряда VCD 17/710 длиной 42 м. Расстояние между кабелями: а-а = 6 м/ 42 м = 0,14 м = 14 см.

ПомещениеВид полаОбщая поверх-ность
м2
Незанятая обогреваемая поверхность
м2
Требуемая мощность нагрева
Вт
Нагрева- тельный кабель Elektra VCDУстанов-ленная мощность
Вт
Длина нагрева- тельного кабеля
м
Расстояние между кабелями
a-a=Sx100/L
см
спальня Iпокрытие16,014,5105610/1100110011013,0
спальня IIпокрытие14,011,592410/9009009013,0
гостинаяплитка28,028,0184810/1900190019015,0
кухняплитка14,09,592417/9159155418,0
коридорплитка11,011,072610/7107107115,5
ваннаяплитка9,06,059417/7107104214,0
туалетплитка3,02,019817/2202201315,0
тамбурплитка5,03,533017/3403402017,5

Монтаж

Необходимые материалы для выполнения проводки обогрева пола:

  • термопанели для теплых половтеплоизоляция (твёрдый пенопласт плотностью минимум 20 кг/м3, полиуретан или твёрдая минеральная вата);
  • полиэтиленовая пленкаполиэтиленовая пленка;
  • металлическая сеткаметаллическая сетка для крепления нагревательного кабеля, сделанная из круглой проволоки, толщиной, обеспечивающей изоляцию кабеля от поверхности теплоизоляции, например: сетка из проволоки диаметром мин. 2 мм с ячейками максимум 5 х 5 см;
  • кабельные стяжкикабельные стяжки или мягкая вязальная проволока для крепления кабеля к металлической сетке;
  • монтажная лента ELEKTRAмонтажная лента Elektra TME (может применяться вместо металлической сетки);
  • нагревательные кабели ELEKTRAнагревательные кабели Elektra.

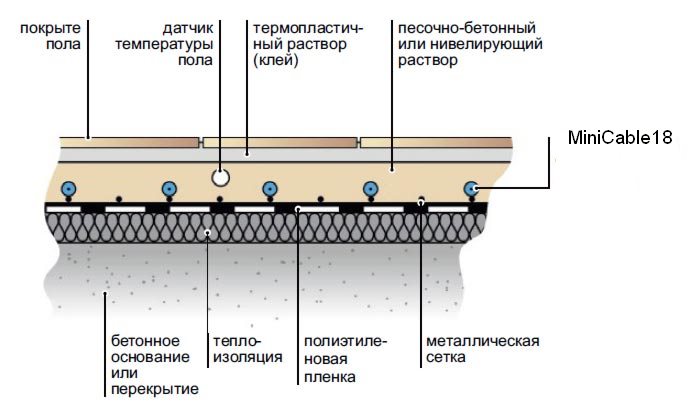

На выровненном перекрытии или бетонном основании последовательно раскладываются:

  • слой теплоизоляции;
  • полиэтиленовая пленка;
  • металлическая сетка.

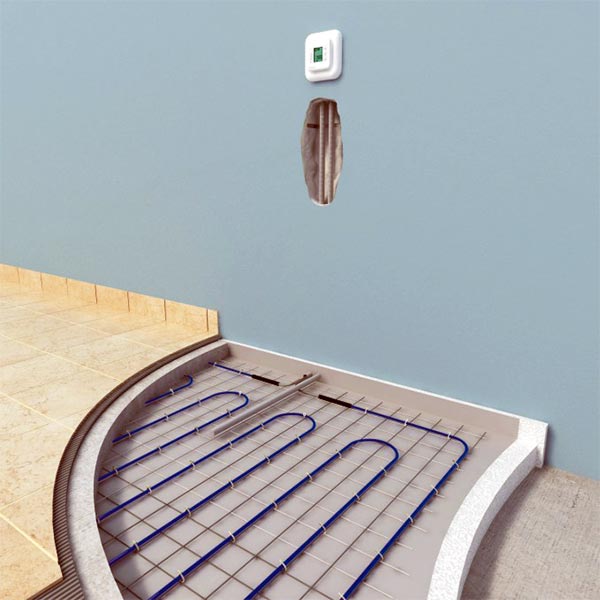

Согласно предварительно разработанного проекта, нагревательный кабель крепится к металлической сетке с помощью кабельных стяжек или мягкой вязальной проволоки. В случае если поверх слоя теплоизоляции будет залит предварительный слой раствора, для крепления нагревательного кабеля может применяться монтажная лента Elektra TME. После установки кабелей монтируется датчик температуры пола и вся поверхность заливается песчано-бетонным раствором толщиной не менее 50 мм. Вместо песчано-бетонногс раствора можно применить самовыравнивающийся (самонивелирующийся) раствор.

Особенно следует обратить внимание, чтобы начало и конец нагревательного кабеля (черные коннекторы) и сам нагревательный кабель были полностью погружены в раствор.

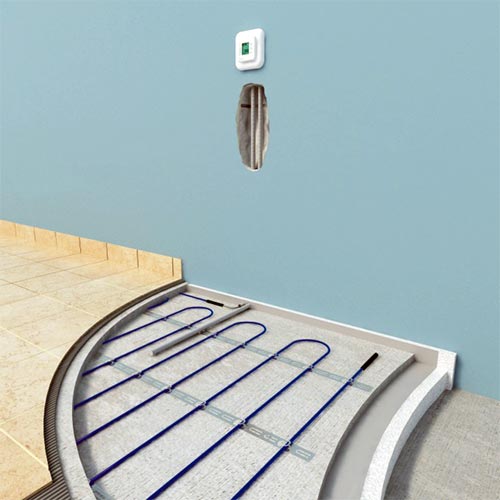

Также можно крепить кабель при помощи монтажной ленты.

Подключение нагревательных кабелей

отличие двухжильного и одножильного нагревательных кабелейПитание должно быть подведено через терморегулятор. Источник питания должен быть защищен специальным конденсаторного типа RCD-устройством с чувствительностью А < 30 мА.

Подключение нагревательных кабелей к электрической сети следует осуществить с помощью терморегулятора (разд. 1.6).

Терморегулятор следует устанавливать в монтажную коробку (подрозетник). К этой коробке следует подвести (под штукатуркой):

  • провода питания (220/230В);
  • провода питания (холодные концы) нагревательного кабеля;
  • провод датчика температуры.

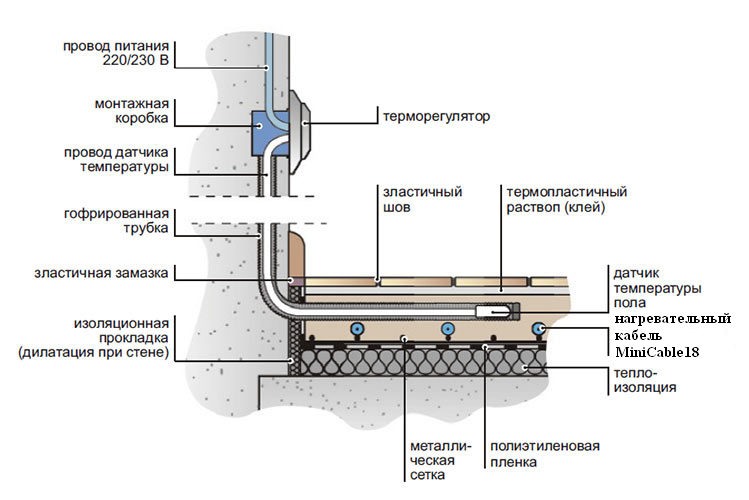

монтаж терморегулятораПровод с датчиком температуры следует расположить в гофрированной трубке, закрытой с одного конца заглушкой. Не допускается изгиб трубки под прямым углом. Следует сохранить форму дуги. Выбор соответствующего места для монтажной коробки имеет существенное значение в эстетическом (видимый на стене терморегулятор) и практическом отношениях. Нагревательные кабели следует расположить таким образом, чтобы провода питания длиной 2,5 м можно было подвести к монтажной коробке и соединить их с терморегулятором.
