Обогрев полов с помощью нагревательных матов и тонких нагревательных кабелей

Там, где отсутствует техническая возможность повысить уровень пола (т.е. сделать стяжку) и нет возможности применить нагревательные кабели VC|VCD, там, где необходимо уложить плитку, ковровое покрытие, линолеум на существующее основание, Elektra рекомендует использовать маты MG|MD|EkoMat или тонкий нагревательный кабель DM или ультратонкий кабель UltraTec. Маты или нагревательный кабель монтируются на основании или в самовыравнивающемся растворе, непосредственно под покрытием пола.

Такой обогрев применяется как в качестве вспомогательной системы обогрева для получения "эффекта теплого пола так и выступать основной нагревательной системой.

Мат или кабель можно располагать на бетонных полах, самовыравнивающихся растворах, а также на старых керамических плитках, цементностружечных (ЦСП) или на древесностружечных плитах стойких к действию влаги. В случае больших поверхностей, а также поверхностей разнообразной формы, рекомендуется применение нагревательного кабеля DM 10 или UltraTec 10.

Нагревательные маты ELEKTRA MG|MD|EkoMat

Нагревательный мат состоит из тонкого нагревательного кабеля, укрепленного к армирующей сетке шириной 50 см, и присоединенного к нему провода питания длиной 4 м.

Нагревательный мат MG - одножильный, толщина около 3 мм, двухстороннее подключение питания: с присоединенным с двух сторон проводом питания. Мощность 100 и 160 Вт/м2.

Нагревательные маты MD/EkoMat - двухжильные, толщина около 3,9 мм, одностороннее подключение питания: питающий провод с одной стороны. Мощность 100 и 160 Вт/м2.

Двухжильные маты MD | EkoMat более просты в монтаже, т.к. имеют только один провод питания. При монтаже одножильного мата ELEKTRA MG к монтажной коробке необходимо подвести два питающих провода, но небольшая толщина оправдывает его применение там, где возможности по повышению пола сильно ограничены.

Маты мощностью 160 Вт/м2 могут монтироваться исключительно под керамическими покрытиями полов. Маты мощностью 100 Вт/м2 могут монтироваться под покрытиями полов любого вида: плитка, ламинат, паркет, линолеум и т.д.

Выбор соответствующего типа нагревательного мата в зависимости от вида обогрева и величины свободной поверхности (поверхности обогрева) представлен в таблице.

Назначение системы отопленияКухня|ваннаяОстальные помещения
поверхность обогрева < 3/4 полной поверхностиповерхность обогрева > полной поверхности
мощность Вт/м2
обогрев160100100
подогрев100100100

Проектирование

Не составит труда при выполнении следующих пунктов.

Расчет поверхности нагревательного мата

Выбирая размеры нагревательного мата, следует планировать его расположение на свободной поверхности покрытия пола. Поверхность нагревательного мата должна быть равной свободной поверхности или незначительно меньше ее. Если она меньше, мат следует расположить так, чтобы возможные необогретые поверхности находились возле стен.

Пример 1:

Поверхность ванной: 2,80 х 2,80 = 7,84 м2

Свободная поверхность 5,92 м2

Длина нагревательного мата, который может быть расположен на свободной поверхности: 3 х 1,6 м + 2 х 2,80 м = 10,40 м.

Поверхность нагревательного мата: 10,40 м х 0,50 м = 5,20 м2

Подходит нагревательный мат MG или MD размерами 0,5 м х 10,0 м и поверхностью 5,0 м2

Выбор нагревательного мата MG или MD зависит от возможности повышения уровня покрытия пола.

Способы расположения нагревательного мата

Выбирая двухжильный (MD) нагревательный мат или одножильный (MG) следует помнить, что необходимо подвести провода питания мата длиной 4 м к монтажной коробке в которой будет расположен терморегулятор.

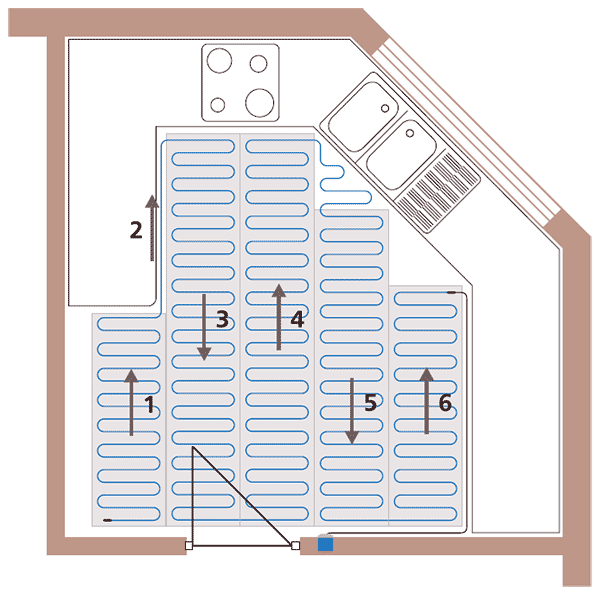

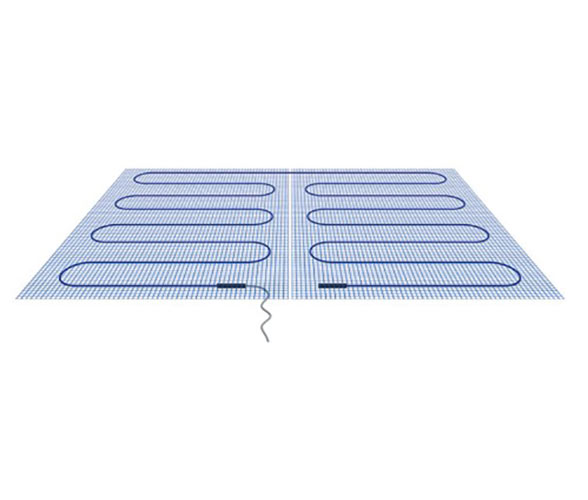

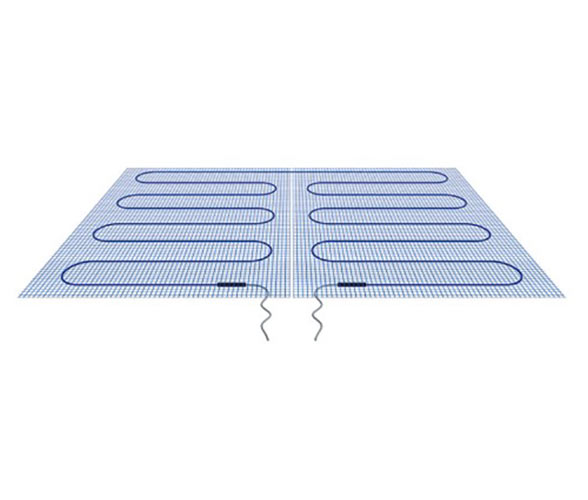

пример проектирования укладки одножильного нагревательного мата пример проектирования укладки двухжильного нагревательного мата пример проектирования укладки нагревательного мата на кухне

Выбор мощности нагревательного мата

В случае, когда нагревательные маты являются основной системой отопления, расчеты потребности помещений в тепле проводят согласно раздела Проектирование обогрева пола. Выбор мощности нагревательного мата 100 или 160 Вт/м2 будет зависеть от полной потребности тепла и величины свободной поверхности помещения.

Для приведенного примера проектная потребность тепловой мощности составляет 600 Вт. Требуемая мощность обогрева 1,3 х 600 Вт = 780 Вт Рассчитанная поверхность нагревательного мата - 5 м2.

Выбирается мат MG 160/5,0 или MD 160/5,0 мощностью 800 Вт. Полученная мощность обогрева 1 м2 поверхности ванной составит 800 Вт / 7,84 м2 = 102 Вт/м2.

В случае когда мат является дополнительным источником тепла следует выбрать мат мощностью 100 Вт/м2.

Пример 2:

Основное отопление. В кухне, поверхностью 9,36 м2 свободная поверхность составляет 5,5 м2. Потребность в тепловой мощности составляет 600 Вт. Требуемая мощность обогрева 1,3 х 600 Вт = 780 Вт. Поверхность мата, который может быть расположен на свободной поверхности составляет 5 м2. Выбирается нагревательный мат ELEKTRA MD 160/5,0 или MG 160/5,0 мощностью 800 Вт.

Монтаж

Приступая к установке нагревательного мата следует помнить, что:Нагревательный мат ELEKTRA в слое эластичного клея или самовыравнивающейся стяжки

  • не допускается повреждение нагревательного кабеля;
  • мат следует разложить по размеру и форме обогреваемой поверхности, разрезать можно только сетку, к которой крепиться кабель;
  • не допускается укорачивание нагревательного кабеля мата;
  • не допускается подвергать нагревательный мат натяжению и напряжению;
  • не допускается установка нагревательного мата в местах, занятых стационарным оборудованием;
  • мат не может пересекать дилатационных швов в полу;
  • подключение к сети питания должен производить квалифицированный специалист;
  • для прикрепления матов к основанию следует применять клеевой раствор, подходящий к системам обогрева пола;
  • нагревательные маты должны устанавливаться при расстоянии не менее 10 см от других источников тепла (дымоходы, трубопроводы горячей воды и центрального отопления);
  • мат можно устанавливать нагревательными кабелями вниз, чтобы сетка защищала кабели от возможных повреждений.

Установка нагревательных матов

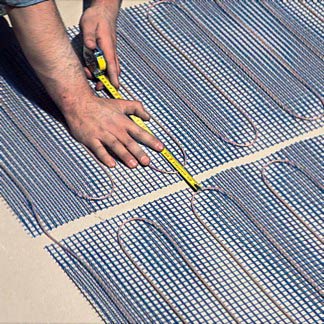

Этап подготовки: "сухая примерка мата", т.е. придание мату требуемой конфигурации путем примерки и разрезанием сетки (не допускается резка нагревательного кабеля) и поворотом мата в соответствующем направлении.

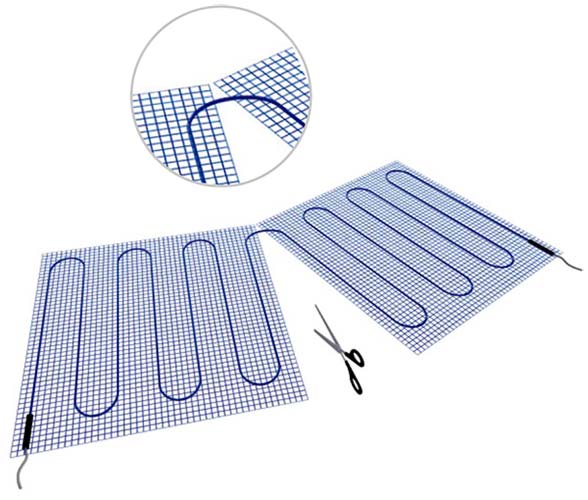

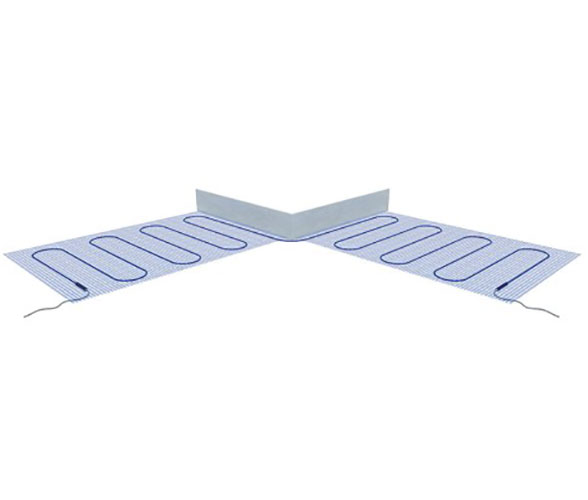

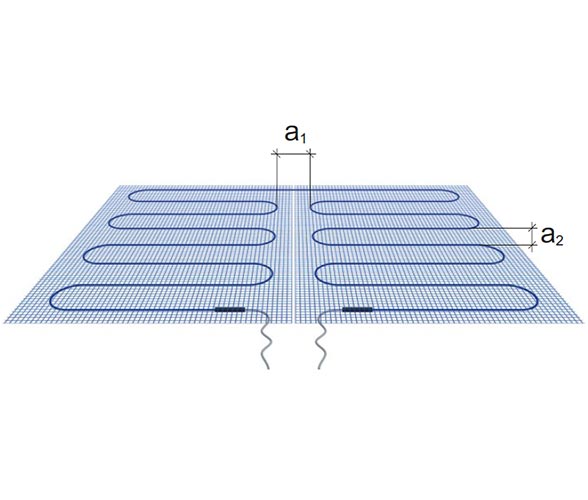

Как правильно резать нагревательный мат Выдержка межвиткового расстояния при укладке мата как правильно укладывать нагревательный мат в угол комнаты

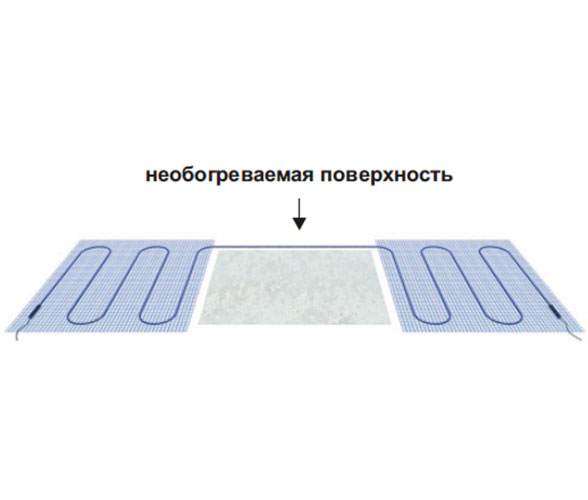

укладка мата под необогреваемой поверхностью Одножильный нагревательный мат Нагревательный мат Elektra MD

Расположения датчика температуры

Датчик температуры следует по возможности расположить на равном расстоянии между нагревательными кабелями. Монтаж провода с датчиком температуры:

  • провод с датчиком располагается в гофрированной трубке, закупоренной с одной стороны
  • в покрытии пола делается углубление (канавка) для защитной трубки
  • затем провод датчика температуры прокладывается в гофрированной трубке под штукатуркой к монтажной коробке, в которой будет расположен терморегулятор.

Этап установки нагревательного мата

  • нагревательный мат укладывается на основание. Мат самоклеющийся, потому плотно прилегает к полу;
  • при укладке плитки мат отмазывается клеевым составом так, чтобы кабель был полностью погружен в клеевой раствор, подходящем к системам обогрева пола (не отмазывайте клеем мат до укладки плитки);
  • после установки мата, провода питания ("холодные" концы) в гофрированной трубке подводятся к монтажной коробке.

В случае монтажа мата в слое самовыравнивающегося раствора следует

  • расположить мат для примерки по всей подходящей для обогрева поверхности;
  • прикрепить к основанию;
  • произвести заливку раствора.

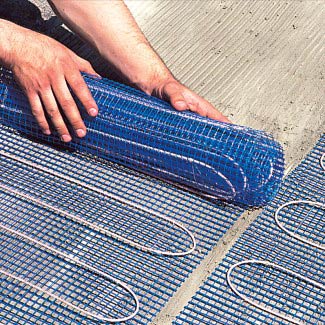

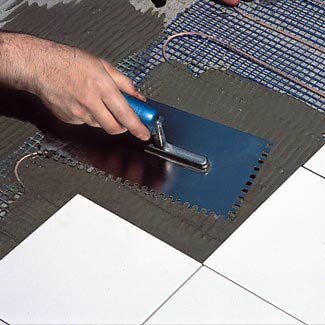

Примерка мата по всей поверхности Укладка самоклеющегося мата Монтаж плитки непосредственно на греющий мат

Нагревательные кабели ELEKTRA DM|ELEKTRA UltraTec

Нагревательный кабель ELEKTRA DM / ELEKTRA UltraTec ― это тонкие нагревательные кабели(4,3мм и 2х3 мм соответственно)и удельной мощности 10 Вт/м, присоединенныес одной стороны проводом питания длиной 2,5 м и с другой - коннектором. Эти типы кабеля устанавливается в тонком слое плиточного клея или в самовыравнивающейся стяжке.

Основное отопление

Выбирая нагревательные кабели ELEKTRA DM / ELEKTRA UltraTec следует учесть:

  • потребность помещений в тепле (Проектирование обогрева пола);
  • расстояние между кабелями, расположенными на свободной поверхности (обогреваемая поверхность помещения), не должна превышать 12,5 см, чтобы не создавались недогретые зоны ("тепловая зебра").

Расстояние между кабелями не менее 5 см.

Пример: основной обогрев

Поверхность ванной ― 8 м2. Свободная поверхность пола ― 5,5 м2. Необходимая мощности составляет 700 Вт. Требуемая мощность обогрева 1,3 х 700 Вт = 910 Вт.

Выбирается нагревательный кабель ELEKTRA DM 10/980 мощностью 980 Вт, длиной 98 м. Расстояние между проложенными кабелями составит: а-а = S/L = 5,5 м2 : 98 м = 0,056 м = 5,6 см.

Пример: вспомогательный обогрев - "эффект теплого пола"

Поверхность пола, для обогрева требует мощности от 80 до 120 Вт/м2. Применение высшей удельной мощности (только для покрытий из кафельной плитки) обеспечивает более быстрое достижение требуемой температуры.

Свободная поверхность пола ― 5,5 м2. Расстояние между кабелями принимается (Проектирование обогрева пола), например, 10 см. Рассчитывается требуемая длина нагревательного кабеля 5,5 м2 : 0,1 м = 55 м.

Выбирается нагревательный кабель длиной 55 м, ELEKTRA DM 10/550 мощностью 550 Вт.

Установка

  • До выполнения монтажных работ, поверхность пола должна быть подготовлена: вычищена и загрунтована, т.е. быть готовой для облицовки пола или заливкой самонивелиром. Для эффективного и простого монтажа нагревательного кабеля ELEKTRA DM|ELEKTRA UltraTec используют клейкую ленту, входящую в комплект поставки. Можно также использовать клеевой пистолет.
  • Также для фиксации кабеля используют монтажную ленту Elektra TMS10 c наклееной на обратную сторону двухсторонней клейкой лентой.
  • Датчик температуры пола должен устанавливаться также как и в случае с нагревательными матами.
  • Нагревательный кабель ELEKTRA DM / ELEKTRA UltraTec  должен устанавливаться на свободной от стационарных предметов поверхности (мебель без ножек, ванная).
  • На больших площадях, для исключения смещения витков кабеля во время передвижения людей, используют клеевой пистолет или двухсторонний скотч.
  • По завершении работ, наносится клеевой раствор и приклеивается плитка.

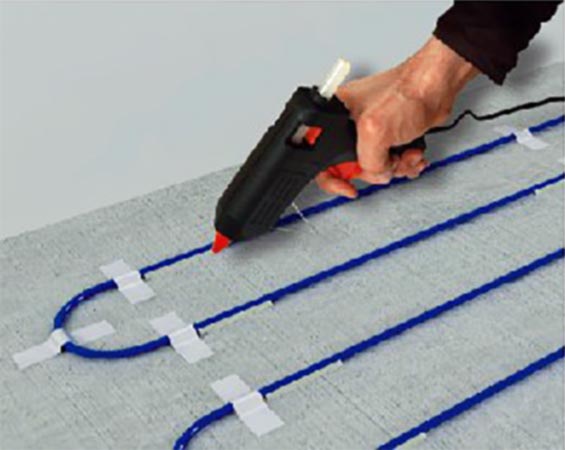

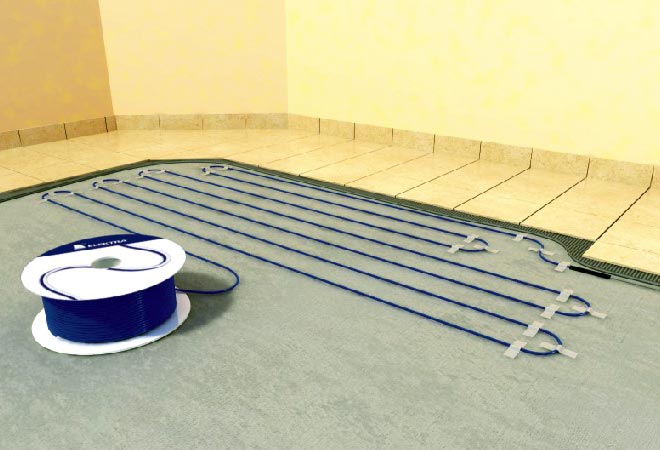

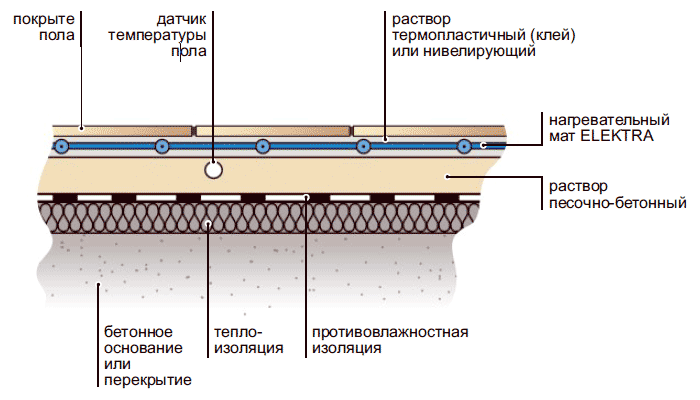

Разрез пола и стены с терморегулятором Установка нагревательного кабеля с помощью скотча Установка с помощью жидкого клея

Нагревательные кабели ELEKTRA DM|ELEKTRA UltraTec можно также крепить к сетке из тонкой металлической проволоки при помощи пластиковых хомутов-стяжек или применить монтажную ленту ELEKTRA TME. Этот способ монтажа требует немного большего количества клея или самовыравнивающейся стяжки, увеличивая толщину покрытия пола.

Подключение к схеме питания

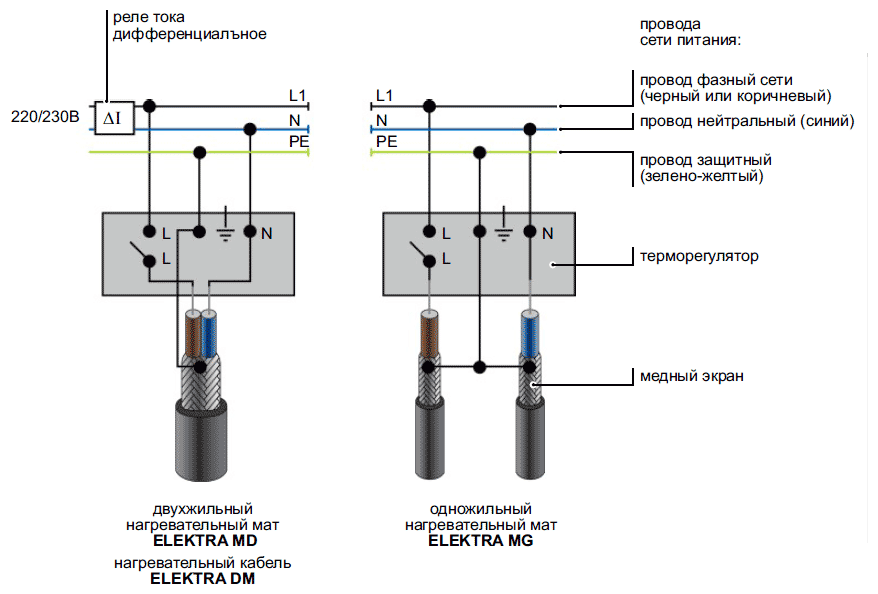

Схема подключения

Подключение к электросети следует осуществлять при помощи терморегулятора. Электрическая цепь, питающая нагревательный мат или нагревательный кабель, должна быть оборудована устройством дифференциальной защиты чувствительностью А < 30 мА.
